Diseño

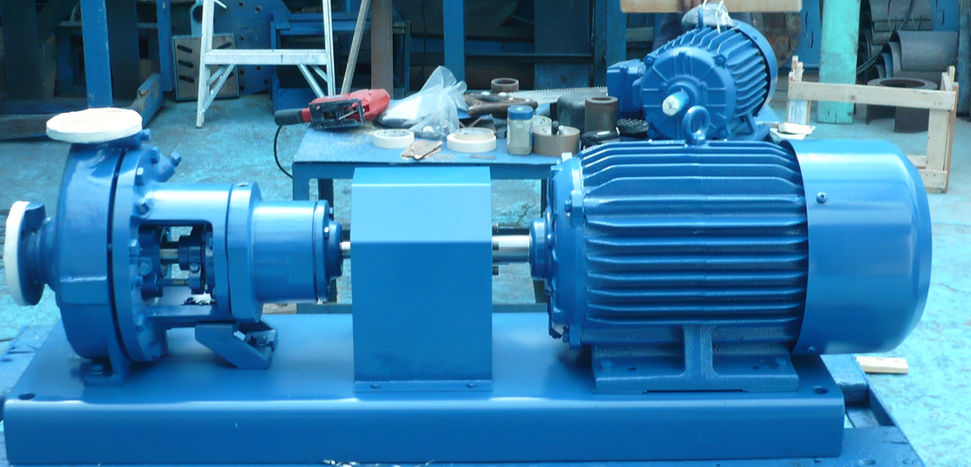

Bomba centrífuga horizontal, impulsor cerrado. Succión al extremo. Descarga hacia arriba sobre la L.C. Simple succión. De un paso. Carcaza partida verticalmente. Posición verticalizada también. Soporte tipo pedestal. Rotación en el sentido del reloj vista desde el cople.
Servicio
Petroquímico, químico e industria general.
Opciones: Inductor para limitaciones de NPSH. Anillo de enfriamiento en alojamiento de baleros. Chaqueta de enfriamiento en alojamiento de empaques.
Materiales de Construcción
1 .- Toda en Fierro fundido.
2 .- Acero Inoxidable 316.
3 .- FeFo con internos de AI-316
4 .- Acero al carbón con internos de FeFo.
Nota : el bastidor es en FeFo , para las cuatro construcciones. Otros materiales disponibles de acuerdo con aplicación específica.
Límites de Operación
Presión de trabajo : (250 PSIG)
17.6 Kgs./cm2
Límites de Temperatura
(340º F) 171º C (con empaquetadura y carcaza de acero).
